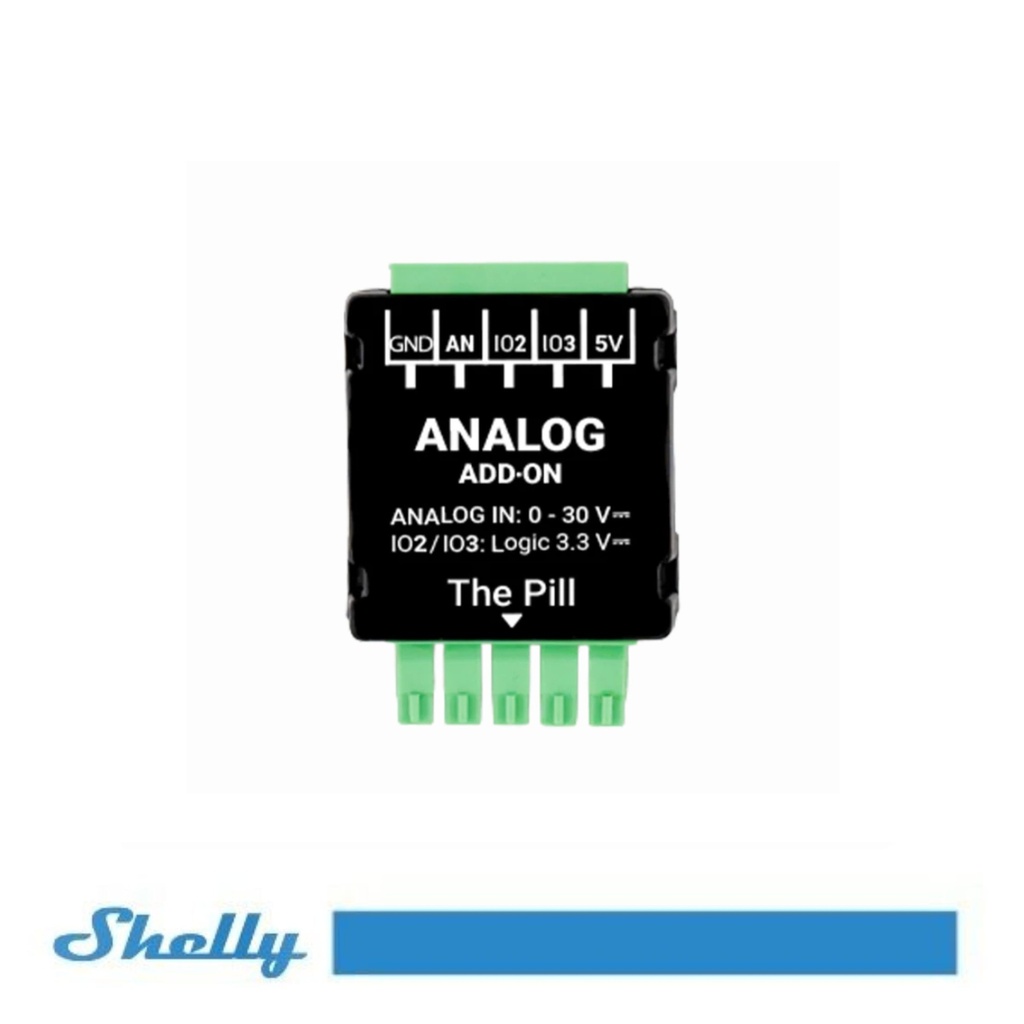

Shelly Modulo aggiuntivo per sensori analogici 0-30V (Accessorio Shelly Pill)

Modulo aggiuntivo analogico 0-30 V per The Pill by Shelly

Il modulo aggiuntivo Analog 0-30 V è un componente aggiuntivo progettato per The Pill by Shelly per la misurazione di sensori analogici e tensioni CC fino a 30 V. Estende le capacità di misura di The Pill per il monitoraggio di batterie, alimentatori e altri dispositivi a bassa tensione. Questo modulo è adatto per i più comuni sensori analogici da 0-5 V e per la misurazione di batterie da 4,2 V, 12 V o 24 V. Il modulo aggiuntivo analogico 0-30 V richiede il collegamento del modulo aggiuntivo a 5 terminali a The Pill by Shelly.

Funzioni del modulo di misura analogico DC Shelly

1. Misura di tensioni DC da 0 a 30 V
2. Misura di sensori analogici 0-5 V
3. Monitoraggio di batterie a bassa tensione
4. Estende le capacità di misura di The Pill by Shelly
5. Alimentazione del sensore tramite uscita a 5 V

Caratteristiche - Modulo aggiuntivo analogico 0-30 V Shelly

1. Campo di misura della tensione CC: da 0 a 30 V
2. Precisione del voltmetro: ±(2% + 5d)
3. Ingressi analogici: 1 ingresso analogico (AN)
4. Ingressi/uscite digitali: 2 I/O digitali 3,3 V configurabili (IO2, IO3)
5. Tensione logica degli I/O digitali: 3,3 V
6. Tensione di attivazione dell'ingresso digitale: attiva bassa
7. Soglia bassa: < 0,83 V
8. Soglia alta: > 2,48 V
9. Tensione massima di ingresso digitale: 3,3 V
10. Tensione massima di uscita: 3,3 V (livello logico)
11. Corrente di uscita massima: 20 mA
12. Alimentazione opzionale: 5 V / GND
13. Interfaccia: connettore per 5 terminali aggiuntivi
14. Dimensioni: 36,5 × 26,5 × 11,5 mm
15. Peso: 8 g
16. Colore: nero
17. Temperatura di funzionamento: da 0 a 40 °C
18. Temperatura di stoccaggio: da -20 a 40 °C
19. Umidità di funzionamento: da 30% a 70% RH
20. Altitudine massima: 2000 m

Compatibilità

1. La pillola di Shelly

Applicazioni

1. Monitoraggio tensione batterie
2. Sistemi fotovoltaici
3. Alimentatori DC
4. Sensori analogici 0-5 V
5. Sensori industriali 0-10 V
6. Monitoraggio impianti a bassa tensione
7. Progetti DIY e IoT
8. Automazione domestica e industriale
